樞軸選型教程
為產品應用選擇懸臂軸承 (Pivot Bearing)并不像選擇其他類型的軸承那么簡單。本教程試圖解釋如何為簡單的徑向載荷情況選擇懸臂樞軸。對于更復雜的裝載、航空航天或生命安全應用，請聯系工程師，以便我們確保滿足適當的安全邊際。
懸臂軸承上的徑向載荷垂直于旋轉軸傳遞，而軸向載荷平行于軸傳遞。如果在樞軸上施加的載荷不是簡單的靜態徑向載荷，用戶應咨詢工程師。當您在樞軸上具有軸向載荷、徑向載荷和/或彎矩的組合時，發布選擇圖表來處理所有組合根本不可行。 我們有一個專有的應力分析程序，可以計算彎曲中的組合應力以及由此產生的應用安全邊際。我們的工程師通?？梢栽趲追昼妰葹槟\行此計算。
請參閱以下步驟以選擇適用于簡單靜態負載條件的懸臂樞軸：
第 1 步 – 確定施加的載荷以及載荷施加的方向。有關用于定義載荷方向的命名法，請參閱工程數據手冊。如果您有一個簡單的徑向載荷并且不確定方向，請設計以 Vt 載荷加載樞軸。在那個方向上是**強的。
第 2 步 – 確定您需要雙端設計還是單端懸臂設計。只需選擇適合您應用的設計即可。
第 3 步 – 根據“特性圖表”選擇
第 4 步 – 從圖表中確定哪些樞軸的 Vt 或 Vc 負載能力高于您施加的負載?？赡苡袔讉€。每個樞軸的外徑位于左側列中。選擇一個或多個尺寸適合您的應用。請注意“尺寸類型”和下一步使用的徑向負載能力。

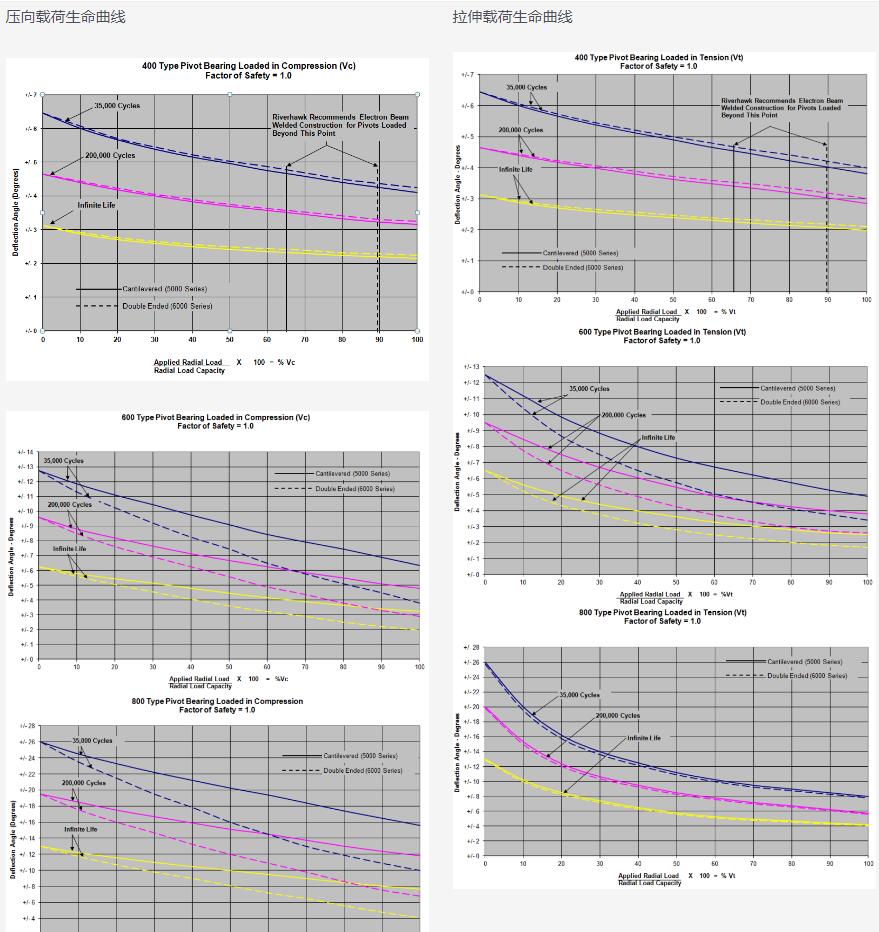

第 5 步 – 現在您必須考慮樞軸的循環壽命。在網站上進一步向下滾動到生命周期曲線。如果您的徑向載荷在 Vt 方向，請使用右側的張力載荷曲線。如果您的徑向載荷在 Vc 方向，請使用左側的壓縮載荷曲線。您將使用與您選擇的樞軸的“類型”相匹配的曲線（400、600 或 800）。
第 6 步 – 計算生命周期曲線水平軸上顯示的徑向載荷百分比。然后，您可以輸入該百分比的曲線，并根據顯示的曲線確定無限壽命、200,000 次循環或 35,000 次循環的**旋轉角度。
第 7 步 – 如果**角度或生命周期不滿足您的應用要求，您將需要選擇另一個樞軸并再次檢查圖表，重復直到您確定滿足您的角旋轉和徑向負載要求的樞軸。
第 8 步 – 您可能還需要考慮扭轉剛度（顯示在特性圖表的**后一列中）。您的應用可能需要非常硬或非常軟的彈簧。請注意，隨著施加的徑向載荷增加，扭轉剛度會發生變化。要了解扭轉彈簧剛度如何隨徑向載荷變化，請參閱工程數據手冊。
并非所有需求組合都是可能的。通常，設計者需要非常高的徑向載荷，但也需要高角度旋轉。正如您從圖表中看到的那樣，這就是權衡。與其他類型的彈簧一樣，非常堅硬的樞軸將支撐更高的負載，但不能長時間以高角度循環。
