C-FLEX軸承怎么計算扭轉剛度？

C-FLEX軸承怎么計算扭轉剛度？
C-FLEX軸承作為一類高性能的有限旋轉軸承，在多種工業應用中發揮著關鍵作用，尤其是在需要精確控制和穩定性能的場合。扭轉剛度是衡量軸承抵抗扭轉變形能力的重要指標，對于確保機械系統的穩定性和精度至關重要。本文將深入探討C-FLEX軸承扭轉剛度的計算方法，幫助讀者更好地理解和應用這一關鍵參數。


 一、C-FLEX軸承概述

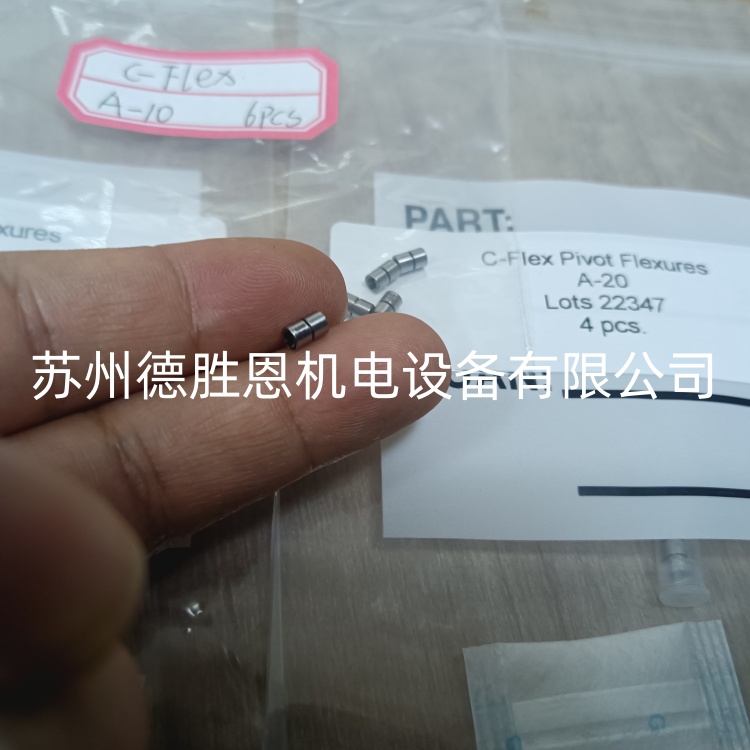

C-FLEX軸承，或稱為樞軸軸承，以其高徑向和軸向剛度、有限的旋轉范圍以及可調節的扭轉彈簧剛度而著稱。它們通常被設計為圓柱形，并能在預定的偏轉角范圍內（-/+30°）穩定工作。這種軸承通過內部彈簧結構提供必要的彈性和自我對中能力，無需潤滑和維護，極大地簡化了系統集成和維護流程。


C-FLEX軸承的扭轉剛度范圍廣泛，從極低的0.0003 Lb-In/degree到較高的7.8023 Lb-In/degree，能夠滿足從精密儀器到重型機械的各種應用需求。其卓越的性能在光機械系統、質譜儀掃描鏡組件等領域得到了充分驗證。


 二、扭轉剛度的定義與重要性


扭轉剛度（Kt）是指軸承在受到扭矩作用時，抵抗扭轉變形的能力。它是衡量軸承剛性的一個重要指標，直接影響機械系統的動態響應、穩定性和控制精度。高扭轉剛度意味著軸承能更好地維持其原始位置，減少因外部負載引起的變形，從而提高系統的整體性能。


在C-FLEX軸承的應用中，精確計算扭轉剛度是確保系統設計和性能預測準確性的關鍵步驟。它不僅有助于工程師優化軸承選型，還能在機械系統的設計和調試階段提供有價值的參考信息。


 三、C-FLEX軸承扭轉剛度的計算方法


計算C-FLEX軸承的扭轉剛度通常涉及多個因素，包括軸承的尺寸、材料特性、內部彈簧配置以及外部負載條件。雖然具體的計算方法可能因軸承型號和應用場景而異，但以下步驟提供了一個通用的框架，用于理解和估算扭轉剛度。


# 1. 確定軸承的基本參數


首先，需要明確軸承的基本尺寸，如直徑、長度以及偏轉角范圍。這些信息通常可以從軸承制造商提供的產品目錄中獲取。對于C-FLEX軸承，還需要了解彈簧的剛度和配置，因?yàn)樗鼈兪菦Q定扭轉剛度的關鍵因素。


# 2. 分析材料特性


軸承和彈簧的材料特性對扭轉剛度有顯著影響。特別是材料的剪切彈性模量（G），它決定了材料在剪切應力下的變形能力。對于不銹鋼等常用材料，其剪切彈性模量通常是已知的，并可以在材料手冊或在線數據庫中查找。


# 3. 應用力學原理


扭轉剛度的計算基于材料力學中的扭轉理論。在這一理論中，扭轉角（φ）是圓軸扭轉時兩橫截面相對轉過的角度，而扭轉剛度（Kt）則定義為施加在軸上的扭矩（T）與產生的扭轉角之比。即：


Kt = T / φ


為了計算扭轉角，需要使用到扭轉角的計算公式，該公式涉及軸的幾何尺寸、材料特性以及施加的扭矩。對于C-FLEX軸承，由于內部彈簧結構的復雜性，直接應用上述公式可能較為困難。因此，通常需要通過實驗測量或有限元分析（FEA）等方法來獲取更準確的扭轉剛度值。


# 4. 考慮負載條件


在計算扭轉剛度時，還需要考慮軸承所承受的負載條件。特別是負載的大小、方向以及分布，它們都會影響軸承的變形和扭轉剛度。對于C-FLEX軸承，由于其具有自我對中能力，負載方向的變化對扭轉剛度的影響可能相對較小。然而，負載的大小和分布仍然是需要仔細考慮的因素。


# 5. 實驗驗證與調整


盡管可以通過理論計算來估算扭轉剛度，但實驗驗證通常是不可或缺的步驟。通過施加已知扭矩并測量產生的扭轉角，可以直接計算出實際的扭轉剛度值。如果實驗結果與理論預測存在偏差，可能需要對軸承的設計或材料選擇進行調整，以優化其性能。


 四、案例分析


為了更直觀地理解C-FLEX軸承扭轉剛度的計算方法，以下提供一個簡化的案例分析。


假設我們有一個C-FLEX軸承，其直徑為10mm，長度為20mm，內部彈簧配置為提供中等扭轉剛度。為了估算其扭轉剛度，我們進行了以下步驟：


1. 從產品目錄中獲取軸承的基本參數和彈簧配置信息。
2. 查找軸承和彈簧材料的剪切彈性模量。
3. 應用扭轉理論公式進行初步計算，但由于內部彈簧結構的復雜性，我們決定采用有限元分析軟件進行更精確的計算。
4. 在有限元模型中，我們模擬了軸承在施加扭矩下的變形情況，并計算出了扭轉角。
5. 通過將施加的扭矩除以計算出的扭轉角，我們得到了軸承的扭轉剛度值。


需要注意的是，由于C-FLEX軸承內部結構的復雜性以及材料特性的多樣性，上述案例中的計算方法和結果僅作為示例。在實際應用中，可能需要采用更精細的模型和分析方法來獲得更準確的扭轉剛度值。


 五、結論與展望


C-FLEX軸承的扭轉剛度是衡量其性能的關鍵指標之一，對于確保機械系統的穩定性和精度具有重要意義。通過理解扭轉剛度的定義、重要性以及計算方法，工程師可以更有效地選擇和應用C-FLEX軸承，從而優化機械系統的整體性能。


隨著材料科學和制造技術的不斷進步，未來C-FLEX軸承的扭轉剛度性能有望進一步提升。特別是新型材料的應用和制造工藝的優化，將為軸承設計提供更多的可能性和靈活性。此外，隨著有限元分析等先進計算工具的發展，工程師將能夠更準確地預測和評估軸承的扭轉剛度性能，從而加速新產品的開發和上市速度。


總之，C-FLEX軸承扭轉剛度的計算是一個涉及多個因素的綜合過程。通過綜合運用理論計算、實驗驗證和先進分析工具，我們可以更全面地理解和優化這一關鍵參數，為機械系統的設計和性能提升提供有力支持。
?
